2025年11月18日,鼎陽科技發布全新SNA5000B系列矢量網絡分析儀,該系列產品以其100 kHz至26.5 GHz的超寬頻率覆蓋、高達144 dB (typ) 的動態范圍以及2/4端口支持,為射頻微波、高速數字和通信研發與生產測試領域提供了全新的測量解決方案。
1、更優秀的參數性能
SNA5000B系列提供從100 kHz至26.5 GHz的寬廣頻率范圍,滿足當前主流無線通信、高速數字應用等測試需求。其0.1 Hz的頻率分辨率和-55 dBm至+20 dBm的寬輸出功率設置范圍,使工程師能夠精準地分析和調試各類射頻器件。該系列產品支持2端口和4端口配置,提供高達144 dB (typ) 的動態范圍,確保在測試高抑制比濾波器、低噪聲放大器等器件時,仍能保持優異的測量精度和動態性能。1 Hz至10 MHz的可調中頻帶寬進一步增強了測試的靈活性和適應性。

2、多維度消除誤差

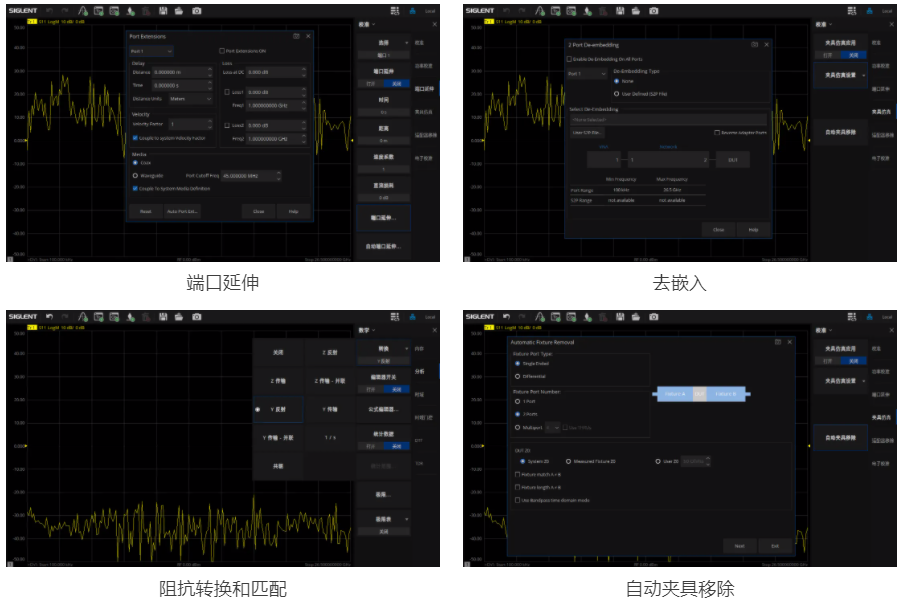

SNA5000B支持響應校準、全二端口校準和TRL校準等多種校準方式,確保測量結果的準確性和可靠性;同時,SNA5000B還具備包括端口延伸、去嵌入、阻抗轉換與匹配、自動夾具移除等多種功能,能便捷消除夾具效應,其完善的誤差修正算法能夠有效消除系統誤差,為用戶提供真實、可靠的測量數據。

3、強大的時域分析功能
SNA5000B具備時域分析功能(TDA),能對器件的時域特性進行分析。增強時域分析功能(TDR)能夠進行精確的時域反射和傳輸測量,為高速數字電路的信號完整性分析和故障定位提供強有力的工具。其最快16.9 ps的階躍上升時間確保了高超的時間分辨率。

4、豐富的擴展測量功能
除了以上多種測試功能,SNA5000B系列集成了差分(平衡)測量、接收機測量、極限測試、紋波測試、帶寬分析、頻譜分析、頻偏功能、標量混頻器測量、矢量混頻器測量、脈沖測量、材料測量、增益壓縮測量、自動夾具移除等多種功能,真正實現了一機多用。用戶無需投資多臺儀器,即可完成復雜的系統級測試任務。

5、智能化的操作體驗

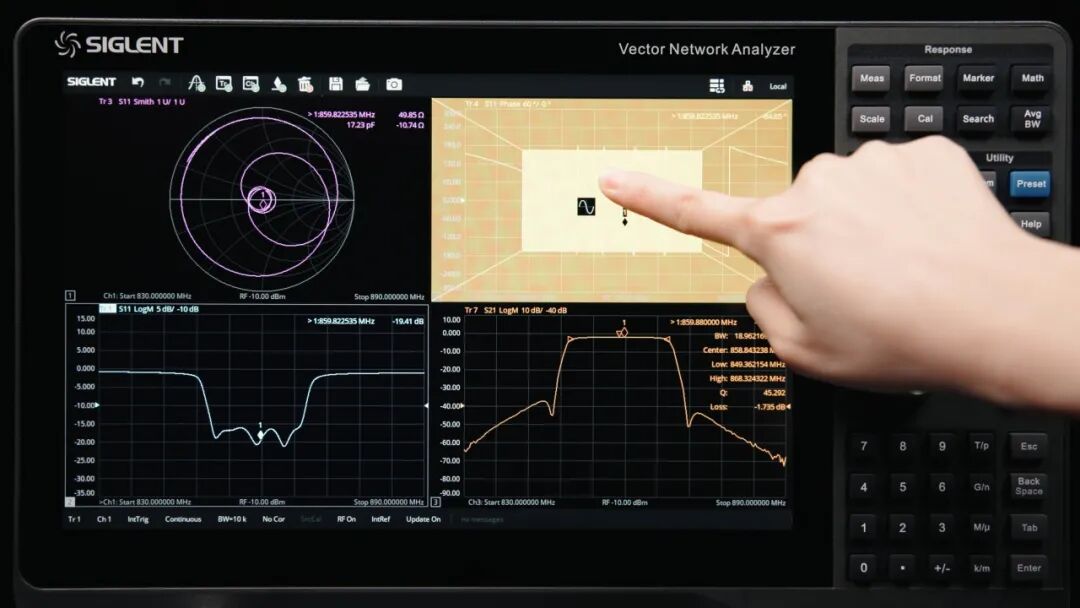

SNA5000B配備12.1英寸高清觸摸屏,支持多手勢操作和外部設備控制。其直觀的用戶界面支持多視圖布局、歷史數據回放與自定義公式輸入,顯著提升測試效率。同時提供多種遠程控制接口,便于系統集成與自動化測試。

6、結語
從5G通信設備測試到汽車電子驗證,從半導體特性分析到材料研究,SNA5000B都能提供可靠的測量支持。其出色的性能指標和豐富的功能設置,使其成為研發實驗室和生產測試環境的理想選擇。
SIGLENT
深圳市鼎陽科技股份有限公司(簡稱“鼎陽科技”,股票代碼:688112)是國家重點“小巨人”企業,是全球極少數具有數字示波器、頻譜分析儀、信號發生器和矢量網絡分析儀四大通用電子測試測量?jī)x器主力產品研發、生產和銷售能力的通用電子測試測量?jī)x器企業,同時也是國內極少數同時擁有這四大主力產品并且四大主力產品全線進入高端領域的企業。公司總部位于深圳,在馬來西亞檳城州設有生產基地,在美國克利夫蘭、德國奧格斯堡、日本東京成立了子公司,在成都成立了分公司,在北京、上海、西安、武漢、南京設立了辦事處,產品及服務遠銷全球80多個國家及地區。
